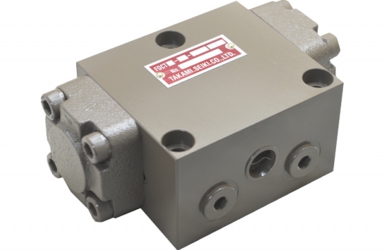

FDCT形(分流弁)
フロー・デバイダー・バルブ(FLOW DIVIDER VALVE)
FDCT形は行き行程を同調する片道同調バルブで、チェックバルブ機構により逆流(集流)が出来ますが、戻りの同調機能はありません。
接続タイプはスレッドと大流量用のフランジタイプがあります。
FLOW DIVIDER VALVEは油圧シリンダー(アクチュエーター)の同調作動を可能にしました。入口のPポートから流入した油を、出口のA・Bポートの二つに正確に流すことが出来ます。圧力差があるクレーンやリフトなどのアクチュエーターをコントロールするために使われます。
高美の同調バルブは油圧ユニットの中では目立たない存在ですが、回路の司令塔の役割をします。難しい油圧回路を考えなくても、配管の途中に接続するだけで優れた効果を発揮します。使う用途に合わせて流量・配管サイズ・接続方式を選定するだけです。

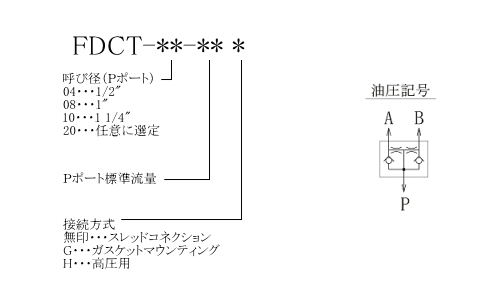

FDCT形 型式表示法・油圧記号
※FDCT形は呼び径04タイプのみ標準製品となります。08、10タイプは残僅かのため、お問い合わせください。
FDCT形 仕様・外形図・回路例・取扱説明書(PDF)
