TDCV形(分集流弁)
デ・コ・バルブ(DE CO VALVE)
TDCV形は行き・戻り両行程の往復同調用バルブです。

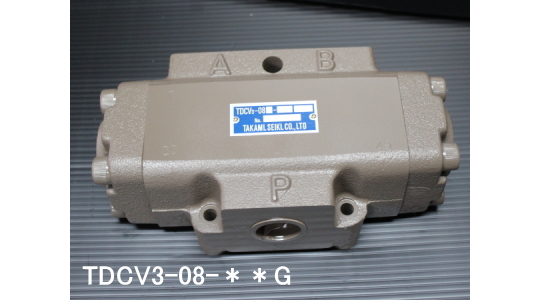

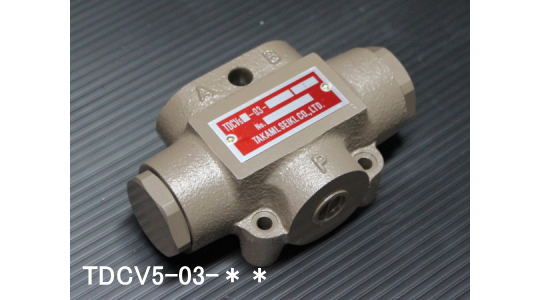

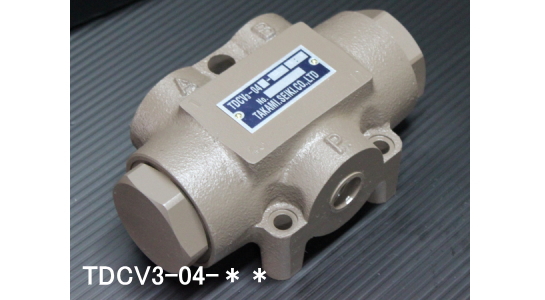

TDCV3形の接続タイプはスレッド・ガスケット・フランジの3種類です。また、スレッドタイプの小型・低流量モデルTDCV5形もあります。
DE CO VALVEは油圧シリンダー(アクチュエーター)の同調作動を可能にしました。入口のPポートから流入した油を、出口のA・Bポートの二つに正確に流すことが出来ます。圧力差があるクレーンやリフトなどのアクチュエーターをコントロールするために使われます。
高美の同調バルブは油圧ユニットの中では目立たない存在ですが、回路の司令塔の役割をします。難しい油圧回路を考えなくても、配管の途中に接続するだけで優れた効果を発揮します。使う用途に合わせて流量・配管サイズ・接続方式を選定するだけです。

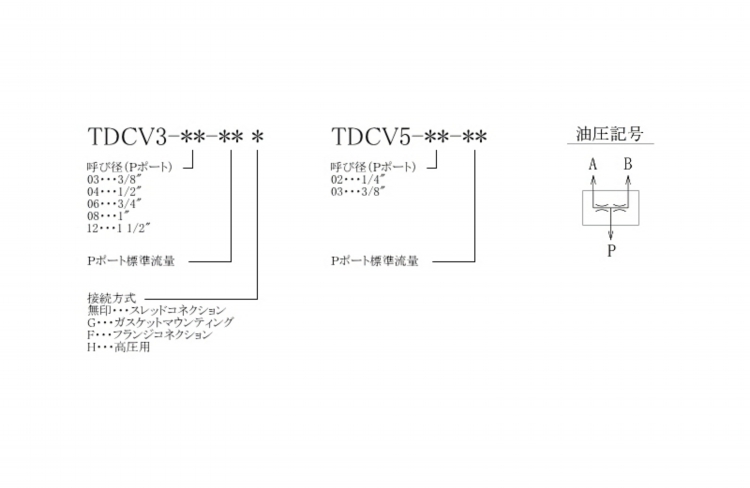

TDCV形 型式表示法・油圧記号
TDCV形 仕様・外形図・回路例・取扱説明書(PDF)
